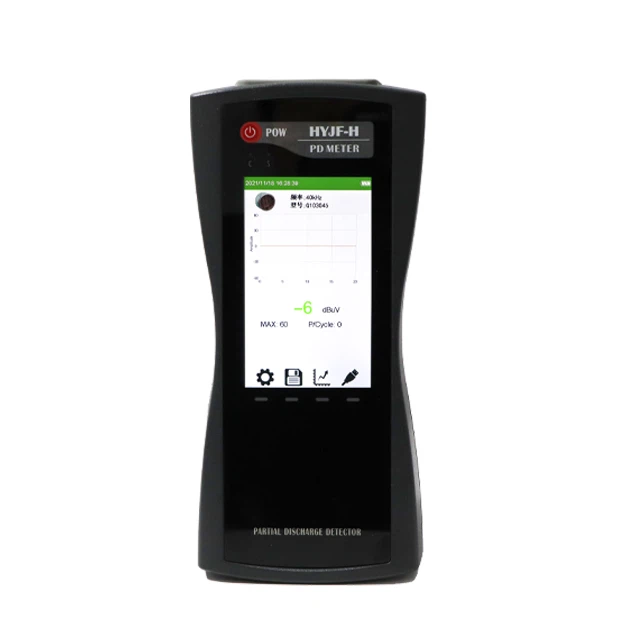

Présentation du produit
Ce produit peut être largement utilisé dans la détection de décharge partielle du système électrique, y compris les appareillages haute tension, les armoires de réseau en anneau, les transformateurs de tension/courant, les transformateurs (y compris les transformateurs de type sec), les SIG, les lignes aériennes, les câbles et autres équipements de détection de l'état d'isolation, via les indicateurs suivants pour mesurer le degré de décharge des équipements électriques :
Détection de l'intensité des décharges partielles :en mesurant le signal de décharge dans un cycle de fréquence industrielle, l'intensité de la décharge partielle est caractérisée en fonction de la valeur maximale (dB) dans la séquence d'impulsions de décharge.
Détection de fréquence de décharge partielle :en mesurant le signal de décharge dans un cycle de fréquence industrielle, l'impulsion de décharge est extraite et la fréquence de décharge partielle est caractérisée en fonction du nombre d'impulsions de décharge.
Paramètre du produit
|
Mesure VET |
Mesure AE |
|||
|
Plage de mesure |
0-60 dBmV |
Plage de mesure |
-6dBμV à 68dBμV |
|
|
Résolution |
1dB |
Résolution |
1dB |
|
|
Précision |
±1dB |
Précision |
±1dB |
|
|
Impulsion maximale par cycle |
1400 |
Gamme de fréquences |
20 ~ 200 kHz |
|
|
Bande de fréquence de mesure |
3 ~ 100 MHz |
|
|
|
|
Mesure AA |
UHFmesures |
|||
|
Plage de mesure |
-6dBμV~68dBμV |
Fréquence de détection |
300-2000MHz |
|
|
Résolution |
1dB |
Plage de mesure |
0-60 dBmV |
|
|
Précision |
±1dB |
Sensibilité |
＜1dBm |
|
|
Fréquence centrale du capteur |
40 kHz |
Bande de fréquence du capteur |
300-2000MHz |
|
|
Mesure HFCT |
||||
|
Impédance de transmission du capteur |
5 mV/mA |
|||
|
Fréquence de détection |
1-30MHz |
|||
|
Sensibilité |
Inférieur ou égal à 50 pc |
|||
|
Matériel |
||||
|
Coquille |
ABS |
|||
|
Écran |
Écran LCD RVB de 4.0 pouces, résolution 800*480 |
|||
|
Précision d'échantillonnage |
12 bits |
|||
|
Mode de synchronisation |
Synchronisation interne, synchronisation externe |
|||
|
Connecteur |
Interface USB (également entrée chargeur) Prise casque stéréo 3,5 mm Interface d'entrée de capteur externe |
Wi-Fi |
||
|
Écouteur |
8 Ω minimum |
|||
|
carte SD |
Configuration standard 16G ~ 64G |
|||
|
Batterie intégrée |
Batterie au lithium 3,7 V/5 000 mAh |
|||
|
Heures d'ouverture |
Env. 6 heures |
|||
|
Chargeur |
90-264V CA ou 5 V CC |
|||
|
Température de fonctionnement |
-20 ~ 50 degrés |
|||
|
Humidité |
20-85 % d'humidité relative |
|||
|
Volume et poids |
210*100*35(mm) 0,4KG (hôte) |
|||
Caractéristique du produit et application
- Configurez différents capteurs pour réaliser une détection de décharge partielle de presque tous les équipements électriques à haute tension ;
- Fournit une forme d'onde dans le domaine temporel, PRPD, PRPS et d'autres modèles de décharge pour réaliser l'analyse de différents types de décharge.
- L'interface homme-machine humanisée facilite la gestion des données de différents appareils ;
- Capteur à ultrasons intégré et capteur de tension de terre transitoire (ci-après dénommé TEV), qui peut être connecté à des capteurs spéciaux tels que des transformateurs, des SIG, des lignes aériennes, des câbles, etc. ;
- Adopte une méthode de détection non intrusive, pas besoin de mise hors tension pendant le processus de test, pas besoin de configurer une source haute tension supplémentaire, il est plus pratique à utiliser que le détecteur de décharge partielle pulsée traditionnel ;
- La plage de bande passante de test est de 30kHz ~ 2,0 GHz, ce qui convient aux principes de détection de diverses bandes de fréquences.
Accessoire
|
Nom |
Quantité |
Unité |
Note |
|
|
1 |
Hôte de détection |
1 |
ensemble |
Configuration standard |
|
2 |
Capteur à ultrasons à contact externe |
1 |
pièces |
En option, utilisé pour la détection des décharges partielles des transformateurs, GIS, moteurs, etc. |
|
3 |
Transformateur haute fréquence |
1 |
pièces |
En option, utilisé pour la détection de décharge partielle du câble |
|
4 |
Capteur UHF |
1 |
pièces |
Configuration standard |
|
5 |
Ligne d'essai |
1 |
ensemble |
Configuration standard |
|
6 |
Chargeur |
1 |
pièces |
Configuration standard |
|
7 |
Câble USB |
1 |
pièces |
Chargement et communication de données PC |
|
8 |
Manuel |
1 |
pièces |
|
|
9 |
Rapport d'inspection départ usine |
1 |
pièces |
|
|
10 |
Certificat de conformité |
1 |
pièces |
|
|
11 |
Carte de garantie |
1 |
pièces |
|
FAQ
1. Livraison:Livraison rapide et mode de transport flexible
2. Paiement:Choisissez les conditions de paiement et le mode de paiement qui vous conviennent
3. Prestation de vente :24-heure de contact en ligne, Choisissez le bon modèle d'équipement en fonction de votre demande, proposez la meilleure offre, accompagnez la personnalisation
4. Période de garantie :Toutes les garanties de qualité de la machine pendant un an et un support technique liftetime pour vous. Réponse en ligne aux problèmes techniques des clients.
