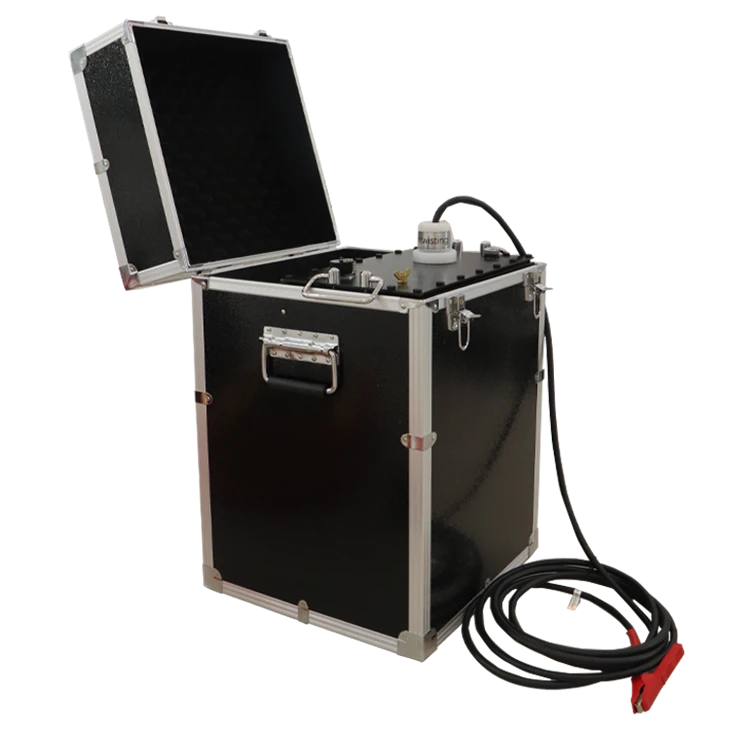

Ensemble de test Hipot AC VLF 80KV

Les tests de tenue à haute tension des équipements électriques sont l’un des éléments les plus importants spécifiés dans les tests préventifs d’isolation.

Le test de tension de tenue peut être divisé en test de tension de tenue CA et test de tension de tenue CC. Le test de tension de tenue CA peut être divisé en fréquence d'alimentation, conversion de fréquence et technologie de test ultra-basse fréquence {{0}}, 1 Hz, dont la technologie ultra-basse fréquence 0,1 Hz est la dernière technologie recommandée par le courant. commission électrotechnique internationale. La nouvelle génération de générateurs ultra-basse fréquence et haute tension de notre société est le produit principal développé indépendamment avec la dernière technologie américaine. Il adopte un écran tactile de 7- pouces, le dernier micro-ordinateur monopuce arm7, un circuit d'acquisition publicitaire à grande vitesse et est équipé d'un logiciel de gestion d'arrière-plan. Il surmonte de nombreuses lacunes des produits nationaux similaires (voir tableau 1) et son rapport qualité-prix est bien supérieur à celui des produits similaires importés. Il est particulièrement adapté aux tests de tension des équipements électriques avec une grande capacité équivalente d'isolation (tels que les câbles d'alimentation, les condensateurs de puissance, les générateurs de grande et moyenne taille et les moteurs, etc.), qui sont conformes à la norme nationale de l'industrie de l'énergie électrique. , conditions techniques générales pour le générateur ultra-basse fréquence et haute tension (d) nouvellement publié en 2004 l / t849.4-2004.

Vidéo de fonctionnement du testeur VLF Hipot

1. Tension nominale de sortie : 80 kV (crête)

2. fréquence de sortie :0,1 Hz,0.05 Hz,0,02 Hz

3. Capacité de charge : 0,1 Hz maximum 1,1 µF

0,05 Hz maximum 2,2 µF

0,02 Hz maximum 5,5 µF

4. précision des tests : 3 %

5. Erreurs de crête de tension positives et négatives : inférieures ou égales à 3 %

6. Distorsion de la forme d'onde de tension : inférieure ou égale à 5 %

7. Condition d'utilisation : intérieur et extérieur ; : -10 degré -+40 degré : inférieur ou égal à 85 % HR

8.. puissance : 220V±5%,50±5Hz

Remarque : si le générateur portable est utilisé pour l'alimentation électrique, la tension de sortie et la fréquence du générateur doivent être stables (généralement la puissance est supérieure à 3 kW, fréquence 50 Hz, tension 220 V ± 5 %).

1. Technologie avancée : technologie de conversion de fréquence numérique, contrôle par micro-ordinateur, augmentation de pression, réduction de pression, mesure, protection, etc.

2. Le processus de test est entièrement automatisé.

3. Facile à utiliser : câblage simple, fonctionnement insensé.

4. protection complète: protection multiple (protection contre les surtensions, protection contre les surintensités des côtés haute et basse tension), action rapide (lors de l'action) pièce inférieure ou égale à 10 ms), l'instrument est sûr et fiable.

5. Sécurité et fiabilité : le contrôleur est connecté à la basse tension du générateur haute tension, avec contrôle photoélectrique, utilisation sûre et fiable.

6. Le circuit de contrôle de rétroaction négative en boucle fermée haute et basse tension est adopté et la sortie n'a aucun effet d'augmentation de capacité.

7. Configuration complète : écran tactile capacitif, affichage LCD des caractères chinois, stockage automatique, impression automatique.

8. Large plage de test : 0,1 Hz, 0.0Sélection multifréquence 5 Hz et 0,02 hz, large plage de test.

9. Petit volume et poids léger : il est très pratique pour une utilisation en extérieur.
