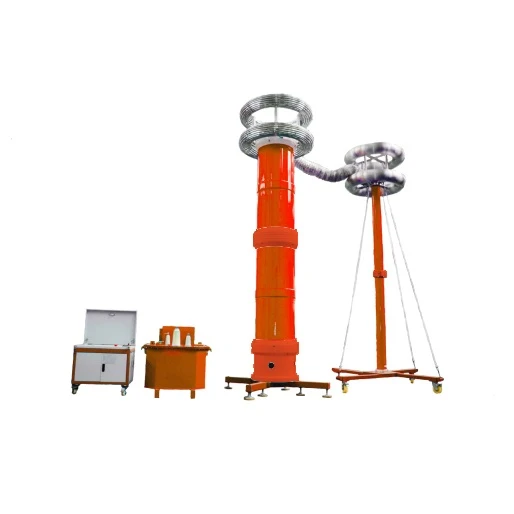

Système de test résonant AC 1800KVA 300KV pour test 170 GIS HV

Application et exigence testées

Essai de tenue à la tension alternative pour GIS 170 kV, fréquence d'essai 30~300 Hz, tension d'essai ne dépassant pas 275 kV, durée d'essai 1 min

Essai de tenue à la tension alternative pour câble de 1000 mm2, 100 m, tension d'essai ne dépassant pas 150 kV. Fréquence d'essai 30 à 300 Hz, durée d'essai 60 min.

Conditions de travail

température ambiante : -10⁰C –50 ⁰C;

2. humidité relative : inférieure ou égale à 90 % HR

3. altitude : Inférieure ou égale à 1000 m

Principaux paramètres techniques et fonctions

capacité nominale : 1 800 kVA ;

puissance d'entrée : triphasé 380 V, 50 Hz ;

tension nominale : 150 KV 300 KV ;

courant nominal : 12A ; 6A

fréquence de travail : 30-300 Hz ;

forme d'onde de sortie : onde sinusoïdale

Facteur de déviation de la forme d’onde : Taux de distorsion de la forme d’onde de la tension de sortie Inférieur ou égal à 1 % ;

Durée de fonctionnement : sous charge nominale, fonctionnement continu autorisé 60 min ; surtension 1,1 fois 1 min ;

Augmentation de température : sous charge nominale, fonctionnement continu autorisé pendant 60 minutes, après cette augmentation de température inférieure ou égale à 65 K

facteur de qualité : Q supérieur ou égal à 30(f=45Hz)

fonction défensive : une protection contre les surintensités, les surtensions et les contournements est fournie pour le produit testé (voir l'alimentation à conversion de fréquence pour plus de détails).

PrécisionValeur effective du système 1,5 ;

Vidéo sur le fonctionnement du système de test de résonance AC

1800kVA/300kVle système de test est conçu avec 2 réacteurs, et 900kVA/150kV/6A/110H pour réacteur unique.

Système et paramètres

transformateur passionnant JLB-50kVA/4/8/16kV/0.4kV 1ensemble

capacité nominale : 50 kVA ;

tension d'entrée : 0-400 V, monophasé ;

tension de sortie : 4/8/25 kV

Structure : type sec ;

poids : 260 kg ;alimentation à fréquence variable BPY-50kW/380V 1 ensemble

Capacité de sortie nominale : 50 kW

Alimentation électrique pour le fonctionnement : 380±10%V (triphasé), fréquence du réseau

tension de sortie : 0 –400 V, simple,

Courant d'entrée nominal : 125 A

courant de sortie nominal : 125 A

Résolution de tension : 0,01 kV

Précision de mesure de tension : 1,5 %

Gamme de fréquences : 30 – 300 Hz

Résolution du contrôle de fréquence : inférieure ou égale à 0,1 Hz

stabilité de fréquence : 0.1 %

Durée de fonctionnement : continue à capacité nominale 5 min

Continu à capacité nominale 5 min max température des composants Inférieure ou égale à 65 K

Le niveau de bruit : Inférieur ou égal à 50 dB

Les fonctions suivantes peuvent être implémentées

L'alimentation à fréquence variable est placée verticalement et horizontalement, particulièrement adaptée au fonctionnement sur le terrain et à l'observation.

L'intérieur et l'extérieur sont équipés de pieds de support en caoutchouc absorbant les chocs spéciaux et d'un boîtier de protection en aluminium, qui peuvent réduire efficacement les vibrations des chocs pendant le transport et les chocs pendant le levage. Stabilité et fiabilité à long terme garanties de l'alimentation à fréquence variable ;

Affichage des paramètres : Système d'affichage LCD grand écran tactile ou souris externe. Affiche la tension de résonance (la tension cible définie avant le test), la fréquence de test, la fréquence de mesure, la tension basse tension, le courant basse tension, le temps de tension de tenue, la protection contre les surtensions, la protection contre les surintensités, la protection contre les contournements, l'amplification et la temporisation des étapes, la commutation du mode de fonctionnement, la capacité, l'inductance, le calcul d'échange de fréquence, la requête de paramètres, peut également afficher la courbe de fréquence, la courbe de tension, etc. pour juger directement de la précision et de la stabilité de la fréquence de résonance du test.

Paramétrage : Grand écran tactile LCD couleur et souris externe complètent directement le réglage de divers paramètres, peuvent définir la fréquence de démarrage, la fréquence d'arrêt, la tension de démarrage, l'amplification de phase et la synchronisation, la mesure du rapport de variation du diviseur de tension, le rapport de variation d'excitation, la protection contre les surtensions, la protection contre les surintensités, la protection contre les contournements, le mode de test, la capacité et le calcul d'échange de fréquence d'inductance, des conseils et de l'aide au réglage des paramètres, etc.

Mode de test : écran tactile et souris externe, il existe trois états de fonctionnement : automatique, semi-automatique et manuel. Il dispose des fonctions de suralimentation, de réglage (y compris manuel et automatique), de segmentation de la pressurisation et de la temporisation, d'état de fonctionnement, de changement de mode, d'avertissement de défaut, de calcul d'échange de fréquence de capacité et d'inductance, etc.

Fonction de protection et invite d'information : avec protection contre les surtensions haute pression, protection contre les surintensités basse pression, protection contre les surintensités et protection contre le désaccord, protection zéro, protection contre les contournements, arrêt d'urgence, protection contre les sous-tensions et autres fonctions de protection multiples

Fonction de stockage des données : enregistrement des résultats des tests (enregistrement manuel), impression, téléchargement, vérification, etc.

Résultat du test : après le test manuel ou automatique, les paramètres détaillés du test peuvent être affichés dans l'interface des résultats du test. Lorsque le test est interrompu, l'état d'interruption peut être demandé. Les paramètres peuvent être enregistrés dans une mémoire, qui est une mémoire non volatile et peut contenir 50 enregistrements de test.

Révision des données : les données de résultats de test enregistrées peuvent être affichées à l'écran. Il dispose également d'une interface USB, qui peut imprimer la sortie des données ou utiliser l'imprimante fournie avec l'appareil (l'imprimante est au choix du client. Si le client a cette exigence, elle doit être spécifiée dans le contrat)

Fonction de stabilisation automatique de la tension : le système suit et maintient automatiquement la tension de test stable en fonction de la tension de test définie ou du résultat de l'amplification manuelle. La stabilité de la tension peut être atteinte jusqu'à 1.0%;

La plage de fréquence et la résolution de fréquence peuvent être définies : la plage de modulation de fréquence peut être définie comme {{0}}Hz, 45 -100Hz,200-300Hz, selon les besoins de réglage, ce qui peut accélérer le processus de réglage ; la résolution de fréquence peut être définie selon les besoins, par exemple 0.1Hz,0.2Hz,0.5Hz ou 1.0Hz, pour optimiser l'équilibre entre l'efficacité et la précision du réglage ;

La régulation de fréquence est divisée en réglage grossier et réglage fin, le point de résonance du test peut être trouvé automatiquement, garantissant que la fréquence de résonance ne dérive pas pendant tout le processus de test ;

Poids : environ 35 kg

Réacteur HT NSP-900kVA/150kV 2non

Capacité nominale : 900 kVA ;

Tension nominale : 150 kV ;

Courant nominal : 6 A ;

inductance: 110H / nos

facteur de qualité : Q supérieur ou égal à 30 (f=45Hz) ;

Structure : Type d'huile ;

poids : environ 1000 kg ;

diviseur de tension capacitif FRC-300kV/1500pF 1ensemble

Tension nominale : 300 kV ;

Capacité HT : 1 500 pF ;

perte diélectrique : tgσ inférieure ou égale à 0,5 % ;

rapport du diviseur de tension : 3000:1

Précision de mesure : valeur active 1,5

poids : environ 30 kg ;

Liste de colisage

liste des équipements de configuration

Liste des documents









1. Livraison:Livraison rapide et mode de transport flexible
2. Paiement:Choisissez les conditions de paiement et le mode de paiement qui vous conviennent
3. Service de vente :24-contact en ligne d'une heure, choisissez le bon modèle d'équipement en fonction de votre demande, faites la meilleure offre, soutenez la personnalisation
4. Période de garantie :Toutes les machines bénéficient d'une garantie de qualité d'un an et d'une assistance technique à vie. Réponse en ligne aux problèmes techniques des clients.
