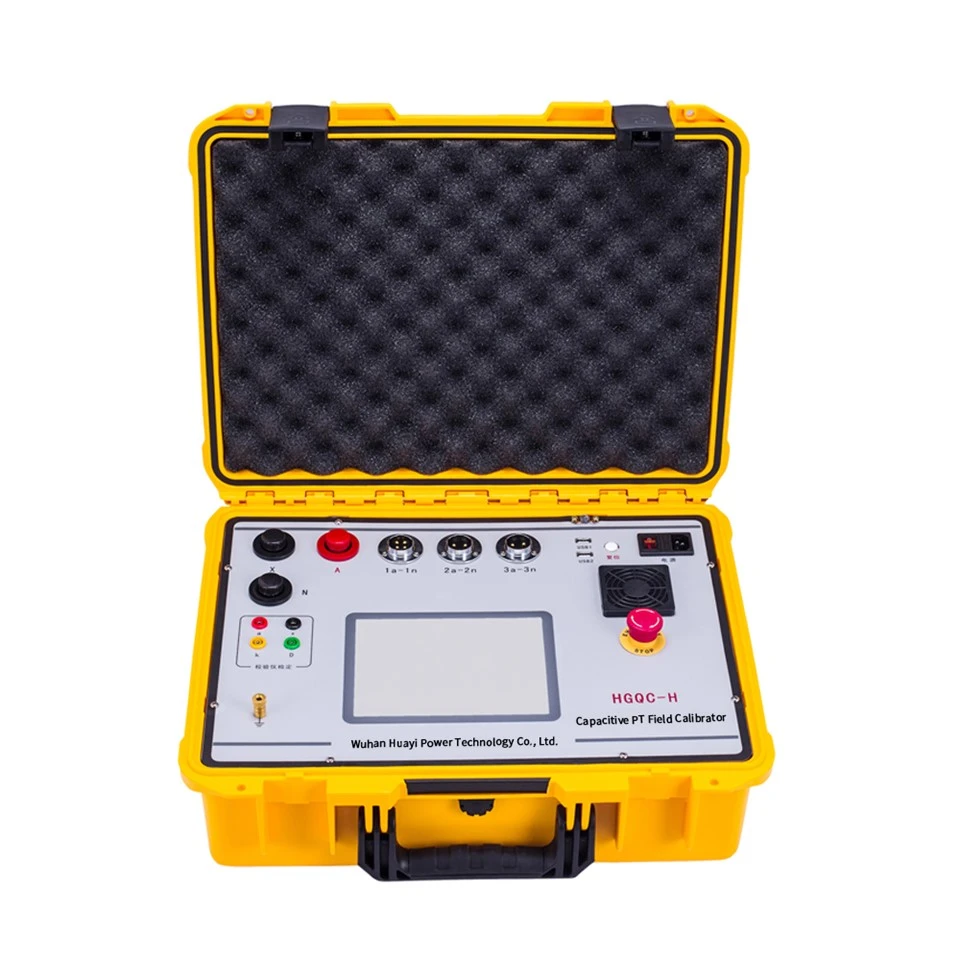

Présentation du produit
Lors du calibrage de l'erreur du PT et du CVT, le fil de test sera complexe, les équipements requis sont variés et trop lourds pour être déplacés sur le terrain. Ce testeur à basse tension peut mesurer l'erreur réelle sous haute tension. Un seul appareil peut mesurer l'erreur de PT et CVT.
La mesure de PT et CVT couvre le rapport de 6KV/100V,6KV/ /100V/ ,10KV/100V,10KV/ /100V/,35KV/100V,35V//100V/,110kV/100V,110kV//100V/ ,220kV/100V et 220kV/ /100V /. Il adopte une technologie d'alimentation à différentes fréquences, une technologie de plate-forme générale, une charge factice de tension, un transformateur de tension interne de haute précision et une alimentation auto-amplifiée, le rendent plus pratique, rapide et efficace. Equipé du système WINCE et d'un écran tactile coloré, visuel et pratique.
Paramètre du produit
État de fonctionnement
|
Température |
5~40C |
|
Humidité relative |
<80%(25C) |
|
Altitude |
<4500m |
|
Fréquence du secteur |
50/0,5 Hz |
|
Type de transformateur de tension à mesurer |
SIG électromagnétique (PT), transformateur de tension de condensateur (CVT) |
|
Précision de la mesure des erreurs |
0.05% |
|
Précision de la mesure du rapport de division |
0.50% |
|
Précision de la mesure de la capacité du diviseur |
2% |
|
Précision de la mesure de la résistance CC |
0-0.1Ω -> 3%,0.1-50Ω -> 1% |
Plage de rapport
|
6KV/100V |
6KV/√3, /100V/√3 |
|
10KV/100V |
10KV/√3, /100V/√3 |
|
35KV/100V |
35KV/√3, /100V/√3 |
|
110KV/100V |
110KV/√3, /100V/√3 |
|
2200KV/100V |
220KV/√3, /100V/√3 |
|
Niveau de précision |
0.02% |
Pièce de vérification du calibrateur
|
Plage de tension |
0-100V (erreur 0,5 %) |
|
Différence de rapport |
0.001%-3% (100V) |
|
Différence d'angle |
0.00′-50′(100V) |
|
Erreur |
▲X=+(2 %×X+2%×Yx2d) |
|
Admission |
0,1 mS-99,9 mS |
|
Erreur |
▲X=+(2%×X+2%×Yx2d),▲Y= ? (2%×X+2%×Yx2d) |
|
Dimensions (mm) |
496*394*185 millimètres |
|
Poids (kg) |
14 |
Caractéristique du produit et application
1. Sans booster, transformateur de mesure standard ou cas de charge, adoptez le principe de la méthode d'extrapolation de courbe de charge pour un transformateur de tension. un seul appareil peut mesurer la différence de rapport et la différence d'angle sous les 20 %, 50 %, 80 %, 100 % et 120 % à pleine charge et à charge légère de GIS, PT et CVT.
2. Un seul appareil peut mesurer l'erreur (rapport et différence d'angle) du PT et du CV. Mesurez simultanément le rapport de division de tension de capacité, la capacité de division de tension, le rapport PT moyen, la tension moyenne, la résistance de courant, etc.
3. Il a pour fonction de vérifier la polarité, le rapport de changement et la connexion.
4. Effectuez tous les tests de câblage en même temps, améliorez l'efficacité du travail, évitez les dommages personnels et aux instruments causés par des erreurs de fonctionnement et assurez la sécurité.
5. Test rapide et dispose d'une grande quantité de traitement d'informations et d'une grande capacité de stockage (des millions de données peuvent être stockées), il dispose de 16 Go de mémoire et peut stocker des millions d'ensembles de données.
6. Adoptez la technologie à fréquence variable, le traitement numérique et une forte capacité anti-brouillage.
7. La tension ne dépasse pas 4KV pendant le test et diverses mesures de protection pour assurer la sécurité personnelle ainsi que la sécurité et la fiabilité de l'équipement.
8. Facile à utiliser.
9. Équipé du système WINCE et d'une opération tactile colorée, il peut être utilisé par la souris et l'interface est visuelle et pratique.
10. Grâce aux doubles ports de communication USB, les données internes de l'instrument peuvent être importées sur le disque U, ce qui est très pratique pour la gestion des données sur le terrain. Il peut être piloté par une souris.
11. Avec un schéma de câblage interne, rendez-le simple et intuitif. En utilisant le câblage de commande sur site, le câblage de test peut être réalisé correctement en une seule fois et le temps de préparation peut être réduit.
Accessoire
|
Nombre |
Nom |
Montant |
|
1 |
Hôte |
un |
|
2 |
Prise d'aviation quadricœur avec bouclier noir |
un |
|
3 |
Prise aviation double cœur avec blindage noir |
un |
|
4 |
Fil haute tension (rouge) |
un |
|
5 |
Fil haute tension (noir) |
un |
|
6 |
Fil de cuivre de terre transparent |
un |
|
7 |
Ligne électrique |
un |
|
8 |
Clip de test |
quatre rouges, quatre noirs |
|
9 |
Fusible 220 V |
trois |
FAQ
1. Livraison:Livraison rapide et mode de transport flexible
2. Paiement:Choisissez les conditions de paiement et le mode de paiement qui vous conviennent
3. Prestation de vente :24-heure de contact en ligne, Choisissez le bon modèle d'équipement en fonction de votre demande, proposez la meilleure offre, accompagnez la personnalisation
4. Période de garantie :Toutes les garanties de qualité de la machine pendant un an et une assistance technique à vie pour vous. Réponse en ligne aux problèmes techniques des clients.
