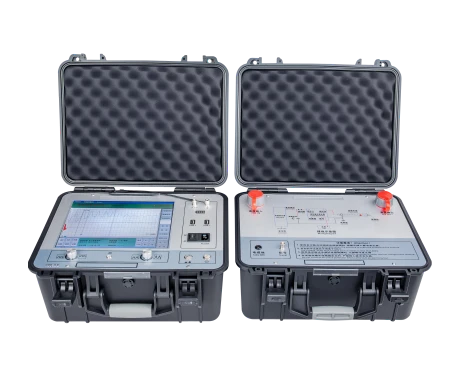

Présentation du produit

DGC-3H adopte la technologie avancée internationale actuelle « impulsions multiples », la technologie de test auto-développée et le dispositif pour les signaux de données haute fréquence et haute tension. Équipé de la meilleure capacité de jugement de forme d'onde de défaut de câble et du système d'exploitation le plus simple et le plus pratique.

La méthode multi-impulsions simplifie considérablement la forme d'onde de défaut mesurée sur le terrain et transforme la forme d'onde complexe de contournement de choc à haute tension en forme d'onde de défaut de court-circuit similaire à la méthode d'impulsion à basse tension qui est très facile à lire, ce qui réduit les problèmes techniques. exigences et exigences d’expérience pour les opérateurs. Par conséquent, la précision du jugement des défauts de champ est grandement améliorée. N'importe qui peut interpréter facilement et précisément les formes d'onde et calibrer la distance des défauts, pour tester rapidement et précisément les défauts des câbles et améliorer considérablement le taux de réussite des tests de défauts, mieux que tous les instruments de câble traditionnels et comparable aux produits similaires à l'étranger. Les performances et le prix sont également bien meilleurs que ceux des produits similaires au pays et à l'étranger.

Le testeur adopte un écran tactile couleur réelle de 10- pouces, affiche clairement la forme d'onde et est facile à utiliser. Il s'agit du principal équipement de support de notre instrument de test de défauts de câbles sérialisé.

Paramètre du produit

Afficher	Écran tactile LCD de qualité industrielle de 12,1 pouces (système XP)
Stockage	8G fixe
Méthode de mesure	Méthode d'impulsion basse tension, méthode de courant de foudre impulsionnel, méthode d'impulsion multiple
Méthode de fonctionnement	Double opération : stylet et souris
Distance de mesure	Pas moins de 60 km
Distance d'essai la plus courte(zone morte)	0-5 mètre ou aucune zone morte
Erreur de localisation de précision	±0.2m
Erreur de mesure	Erreur système inférieure à ± 1 %
Générateur d'impulsions multi-temps	Tension d'impulsion inférieure ou égale à 40KV
Résolution	V/fm ; V vitesse de propagation m/μs ; curseur logiciel 0,10 mètres
Vitesse d'échantillonnage	6,25 MHz, 12,5 MHz, 25 MHz, 50 MHz, 100 MHz (largeur d'impulsion adaptative)
Alimentation et consommation	AC 220 V ± 10 % ; pas plus de 15 W ; DC 12 V (7 Ah) ; pas plus de 20 W.
Temps de veille	Peut utiliser environ 4h en continu
État de fonctionnement	Température -20 degrés -﹢40 degrés, humidité relative 80 %
Paramètres Pathfinder	Fréquence du Signal: forme d'onde sinusoïdale 15KHz
	Puissance de sortie : Pomax supérieure ou égale à 100 W.
	Résistance de sortie : Zo=Zc (taux de résistance des caractéristiques du câble)
	Manière vibrante: intermittente
Poids de l'hôte	9,8kg
Température	-10 degré -﹢40 degré
Dimension	180 mm × 300 mm × 400 mm
Humidité relative	HR inférieure ou égale à 85 % (25 degrés)

Caractéristique du produit et application

Appliquer pour tester les défauts de résistance haute-basse, court-circuit, circuit ouvert, déconnexion, fuite à haute résistance et flash, qui se sont produits sur divers câbles avec différentes sections et supports, tels que le câble électrique, le câble coaxial haute fréquence, le câble local, et deux ou plusieurs fils enterrés uniformément posés.
Peut calculer automatiquement la distance de défaut dans l'état d'impulsion basse tension.
Peut tester le défaut de résistance haute-basse de tous les câbles de moins de 35KV, largement appliqué.
Adopte la technologie internationale avancée « multi-impulsions », adopte simultanément la méthode traditionnelle de flash HV à impulsion et la méthode d'impulsion basse tension.
Lorsque le mode impulsion est répété, tout défaut à haute résistance présente la forme d'onde la plus simple, similaire aux caractéristiques d'un défaut de court-circuit à impulsion basse tension, facile à interpréter.
Écran clair avec clavier tactile et menu pratique.
Le taux de réussite, la précision et la commodité de la détection des défauts sont meilleurs que ceux des autres équipements de test en Chine
Doté d'un grand terminal d'affichage, l'instrument dispose d'une puissante capacité de traitement des données et d'une interface d'affichage conviviale.
Grâce à une protection haute tension d'échantillonnage extrêmement sûre, l'instrument ne tombera pas en panne et ne sera pas endommagé dans un environnement à haute pression.
Avec fonction de copie d'écran, utilisé pour l'impression de forme d'onde
Équipé de définitions de touches simples, faciles à utiliser et fiables. la méthode de mesure est rapide et simple.
Avec une source d'alimentation interne, peut tester le défaut des circuits ouverts et des courts-circuits à faible résistance sans alimentation.
Avec une interface USB, peut copier des données avec le disque dur mobile.
Grâce à une interface réseau universelle, les données peuvent être transmises directement via le réseau.

Accessoire

Nombre	Nom	Montant	Nombre	Nom	Montant
1	Unité centrale	un	12	Chargeur de compteur à points	un

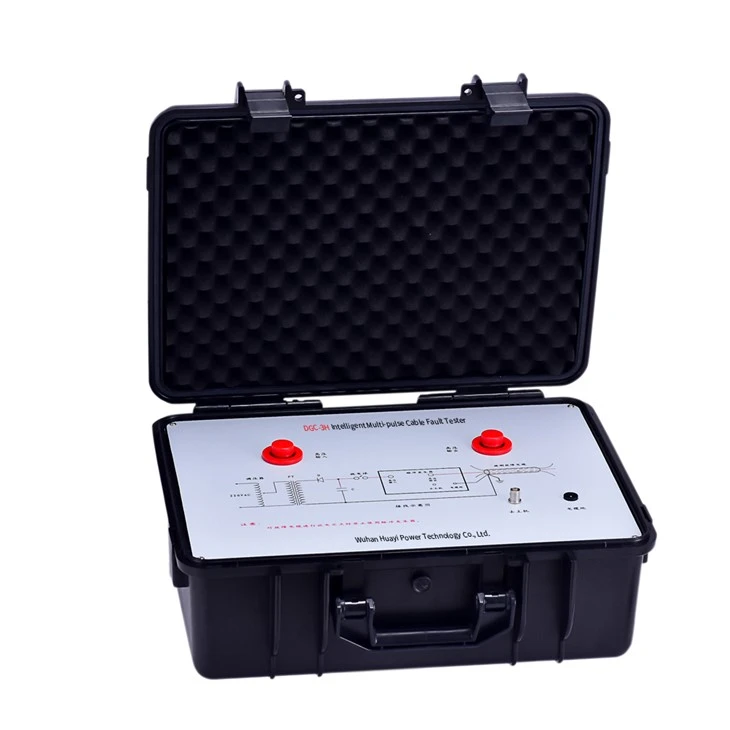

2	Générateur d'impulsions multiples	un	13	Partie d'une balle à haut volage	un

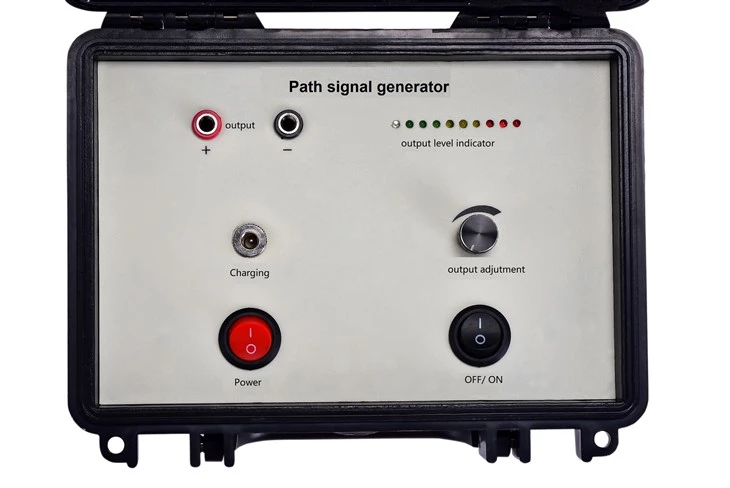

3	Générateur de signaux de chemin	un	14	Échantillonneur actuel	un
4	Compteur de point synchrone numérique acoustique magnétique	un	15	Ligne de connexion haute tension	un
5	Boîtier de test haute tension	un	16	Tige de décharge	un
6	Transformateur de test haute tension AC et DC	un	17	Fil de pince de test	un
7	Condensateur d'impulsion	un	18	Ligne électrique	un
8	Sonde sonore	un	19	Spécification	un
9	Antenne de réception synchrone	un	20	Rapport d'inspection	un
10	Casque	un	21	Attestation	un
11	Charge de la batterie de l'ordinateur central	un
